LSZ-?B型智能流量計（智能數顯水表）使用說明書
1、 概述

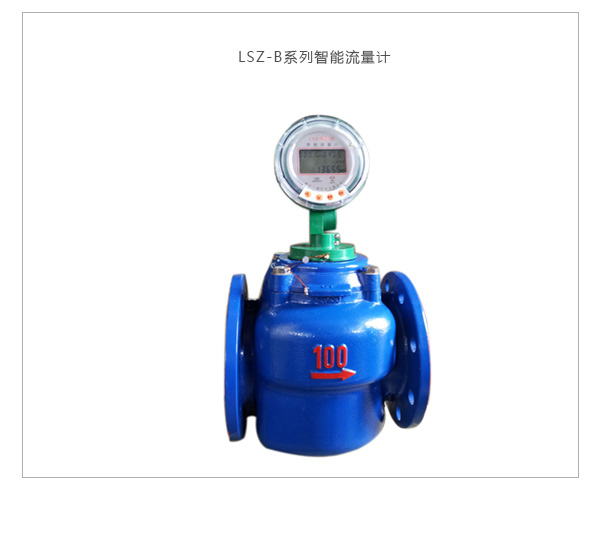

LSZ-?B 型智能流量計，又稱智能數顯水表（,以下簡稱為流量計），系屬速度式機電一體化流量測量儀表。流量計由表體、表芯子、流量顯示儀（表頭）三部分組成,見圖1所示。該流量計是一種改進型的新穎儀表，其表體總長度與傳統水表相同，以便于老表替換。流量計的測量性能和技術指標能符合并優于國家有關水表標準和檢定規程的規定要求，它具有以下顯著優點：
流量范圍寬：采用垂直螺翼式測量機構、大葉輪、大表腔的設計，使得儀表的流量測量范圍大幅拓寬，特別是小流量的測量更具靈敏性。
可拆卸：表芯子作為一個整體的部件能方便地從表體上端拆卸出來，這給儀表的檢修和誤差周期檢定提供了良好條件，可大大減輕勞動強度。
多功能：流量計設有總流量、瞬時流量、日流量和日期顯示，以及脈沖/電流信號外輸和RS485/232通訊接口（如果用戶需要還可以利用中國移動GPRS網絡增設無線抄表系統）等多種功能。
性能穩定：采用機械葉輪和永久磁鐵配套機構以及寬溫型液晶顯示屏和單片機集成電路，使儀表更具良好的抗振動、抗干擾能力，計量性能穩定可靠。
使用壽命長：由流量顯示儀（電顯）代替了機械計數器，并采用了硬質合金轉軸、剛玉軸承、高強襯套等耐磨零件，能大大提高儀表的使用壽命，比普通水表耐用二倍以上。

2、用途
該流量計主要用于流經自來水管道水的體積流量計量，同時也可用于其它工業行業類似工況封閉管道內水流量的測量。
3、安全
防爆型流量計已按照GB3836.1和GB3836.4國家防爆電氣產品標準要求進行設計和制造，能確保在爆炸性氣體環境的危險場所安全工作，防爆標志為ExibIIBT4。
4、型號表示方法
5、使用條件
a）環境溫度：-20℃~+60℃（普通型）， -20℃~+40℃（防爆型）；
b）相對濕度：≤85%；
c）大氣壓：86kPa~106kPa；
d）適用介質：自來水、清水；
e）適用介質溫度：0.1℃~30℃（冷水型）， 0.1℃~90℃（熱水型）。
6、主要技術指標
a）公稱口徑：DN40~200mm；
b）公稱壓力：1.0、1.6、2.5、4.0MPa；
c）工作電壓：DC 3V±0.3V；
d）工作電流：＜50μA；
e）抗外磁場強度：≥400A/m；
f）脈沖信號輸出（三線制）：
1） 輸出電路工作電壓：DC 5V~24V；
2） 信號幅度：低電平 0V，高電平 4V~23V；
g）模擬信號輸出（二線制或三線制均可）；
1）輸出電路工作電壓：DC 24V；
2）輸出電流：4~20mA（負載阻抗：250Ω，4mA對應零流量， 20mA對應最大流量）；
h）通訊接口：RS485/232；
i）執行標準：GB/T778-2007；
j）流量參數：


k）最大允許誤差：
在從包括分界流量Q2在內到包括過載流量Q4的高區中的最大允許誤差為±2%；
在從包括最小流量Q1在內到不包括分界流量Q2的低區中的最大允許誤差為±5%。
7、外形尺寸
見圖2和表2。法蘭連接尺寸按GB/T17241.6-2008的有關規定，用戶如有特殊要求，請在訂貨時提出。

8、安裝與使用
8.1 選擇流量計規格口徑時，要注意先了解所在管線的常用流量、最小流量、最大工作壓力等因素，不能單純以管道內徑來確定流量計的口徑。在選購時可以咨詢本公司。
8.2 流量計應安裝在便于拆卸、抄表和無劇烈振動的管道位置上。流量計如果安裝在室外，還應有防曬、防淋、防凍、防淹和防污染等設施；如果安裝在窨井內，窨井的體積和環境應滿足流量計的使用條件，并留有足夠的空間以便于安裝起重設備。
8.3 該流量計（除DN200外）必須水平安裝，并使表體上的箭頭標志與水流方向相一致，為了保證流量計的測量精度，其上游直管段長度應不少于5DN，下游直管段長度應不少于3DN（DN為流量計的公稱口徑）。對于由立體彎管或離心泵所引起的水流旋渦現象，還需在上游直管段前安裝整流器。
8.4 對于新投用的管道應先清洗管內雜質（如石子、泥沙、麻絲、塑料薄膜等）后方可裝上流量計，以免雜質堵塞表腔造成故障。流量計的上下游要安裝閥門，初次通水時務必先緩慢地打開上游閥門直至完全打開，讓流量計表腔充滿水后，再緩慢地打開下游的閥門。特別注意：下游閥門應作為流量調節的閥門，在操作下游閥門時應觀察流量計的瞬時流量值，不得超過流量計的過載流量，以免產生"水錘"和"超載"現象，損壞流量計。
8.5 為了使流量計在檢修或周期檢定時，供水管線不停水，流量計旁應設有旁路管道。
8.6 為防止表頭在運輸途中免受損壞，出廠時已將其與流量變換器分開包裝。流量計在安裝時應先將流量變換器與管道安接好，然后再裝上表頭，并打上鉛封。表頭的支座設有兩道活動節，見圖3所示，只需松開其上的三只螺栓，就可全方位地調節表頭的朝向位置，當調至******位置后，要將螺釘進行緊固。


1、帶齒活節；2、座套
圖3    表頭朝向調整


8.7 當流量計出廠24個月后，無論尚未安裝放在庫房里或是已經安裝使用，其表頭上液晶顯示屏的示值色度會明顯變淡或干電池的電壓低于2.6V時，都應及時更換四節5號堿性干電池。更換干電池時，請打開表頭背面上方的電池盒蓋板（見圖4序號1）取出舊電池，將新電池按正、負極標記正確裝入。
8.8 在表頭背面的下方設有信號輸出接口和信號輸入接口或RS-485/232通訊接口，見圖4、圖5。信號輸入接口是供遠傳（既流量變換器與表頭分開一定距離）使用的；用戶如需流量信號外輸時，可采用6mm線徑的護套信號屏蔽線在信號輸出接口處接線，"+"的端子是接正電源線的。接線時應正確、牢固、可靠。
                                                            1、電池盒蓋板 2、信號輸出接口 3、信號輸入接口
                                                                             圖4 表頭背面接線盒與電池盒
8.9 流量計設有兩種流量示值誤差調整辦法，一是在表芯子上（利用調節板）進行調節，二是在表頭電路的段系數上對示值誤差進行修正。用戶如采用第二種調整辦法，請閱讀以下內容：
流量計的全量程（即最小流量至過載流量）被劃分為八個測量段，每個段按順序編有段號，并設置有各段系數，以用來修正各測量段非線性示值誤差，其系數可在1～99范圍內修正。當某段設定系數加上1或減去1時，該段流量示值誤差則變化+0.2%或一0.2%。各段流量值見表3。


還有一個段號為08的，它所設置的系數用于全量程流量示值誤差的修正，數值范圍為1～255，當將原系數加上1或減去1時，全量程流量示值誤差則相應變化+1/原系數或-1/原系數。要調整各段系數必須先輸入密碼（密碼為四位數，需要時可向本公司索取）。打開表頭背面的接線蓋板，見圖4序號3，按一下"密碼"鍵，液晶顯示屏左上方顯示高二位"00"，接著按""∧"或"∨"（見圖5），輸入并顯示高二位密碼，再按一下"密碼"鍵，顯示低二位"00"，繼續按"∧"或"∨"鍵使密碼低二位數顯示出來；這時，按一下"功能"鍵，液晶顯示屏左上方顯示系數，右上方顯示第一個段號00，然后將誤差換算的修正值通過"∧"或"∨"鍵與原顯示系數相加或相減。新系數顯示后，按一下"功能"鍵即可進入下一個段的調整，依此順序待各段及全量程系數調整完畢，貯存器能將新系數予以貯存，液晶顯示屏示值又會恢復到原先顯示狀態。

1、“日期－”鍵    2、“日期+”鍵   3、“密碼”鍵
4、“信號輸入”端子   5、“信號輸出”端子
圖5  接線盒接線端子與按鍵

8.10 日流量的查閱
表頭可貯存2600個日流量數據。見圖5，按一下"功能"鍵，液晶顯示屏下方的示值即轉為顯示當天的日流量，上方顯示年、月、日，若要查閱歷史的日流量，可按"∧""∨"鍵進行搜索，按"快慢"鍵能改變搜索速度。日流量查閱后，約過四分鐘液晶顯示屏會自動恢復到原先顯示狀態，也可以再按一下"功能"鍵使之立即恢復原態。

1、"快慢"鍵 2、"功能"鍵
圖6 表頭正面鍵位


8.11 日期的調整
更換電池后如果出現顯示的日期與實際不相符，可通過"日期+"或"日期－"鍵（見圖4）予以調整。如果要使日期顯示準確地于深夜零點進行更遞，應按如下的方法進行操作：分別按"密碼"鍵和"∧"或"∨"鍵，輸入高二位密碼，再按"密碼"鍵和"∧"或"∨"輸入即時或將近的整點時間（以00~24小時計時）來取代低二位數值，待時間到整點，按一下"日期－"鍵就可。若將更換干電池的時間定在10時整進行，則毋需上述的操作亦可達到目的。
用戶為了計量管理和日流量抄表需要，也可將日期更遞顯示時間設定在其他某整點進行。調整時只要將即時時間與設定時間之差數（若即時時間值≤設定時間值時，則即時時間值應加24）按上述方法輸入即可。

8.12 清零的操作
如果需要清除表頭上流量示值數據，也應先輸入密碼，再按一下"日期+"鍵，這時該鍵成為"清零"鍵），約過兩分鐘表頭所貯存的所有日流量和總流量數據即被全部清除，請調整好日期，表頭又重新從零開始記錄、顯示。
